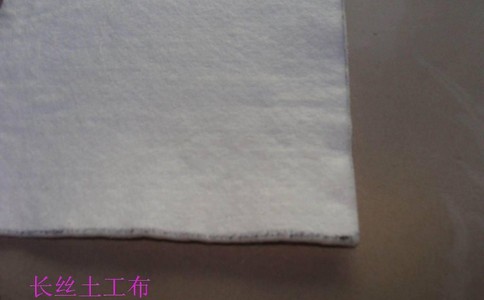

目前长丝土工布原料大多采用高分子聚合物，其中用得最多的是聚酯原料（包括涤纶），聚丙烯原料（包括纤维），居第2位。采用聚酰胺纤维的较少，我国还有采用维纶的。
采用聚丙烯原料，主要是丙纶有优良的耐酸耐碱性、耐腐蚀、耐霉变，不受细菌侵蚀；且有较好的芯吸效应，对水的渗透性能好。其机械性能亦十分优良，尤其是近年来国内已开发出高强丙纶长丝，强度达到8g/D,制作高强度的丙纶机织土工布及袋布都很适合。
丙纶的缺点是抗紫外线性能差，特别对UVB波段的紫外线很敏感，试验表明，春夏季隔玻璃在光照下6个月，其强度即降为0,而涤纶仍能保持78%,尼龙为73%,因此丙纶在抽丝前必须经防老化处理，在使用和运输中必须尽量避免在日光下暴晒。另外，丙纶的熔点较低（在135℃左右），因此在与沥青等密封材料及铺地材料结合时受到一定限制。
涤纶机械物理性能好，熔点比丙纶高，耐紫外线辐射亦比丙纶好得多，因此是土工布的理想原料。涤纶耐酸性好，亦耐弱碱，但长期与碱性物质如石灰、水泥、混凝土、碱性土壤接触，强力会受损失，其抗水解性能亦较差，在使用时应予以注意。
